TAGLIAPIASTRELLE “SERIE 4” A TRAZIONE “UP”

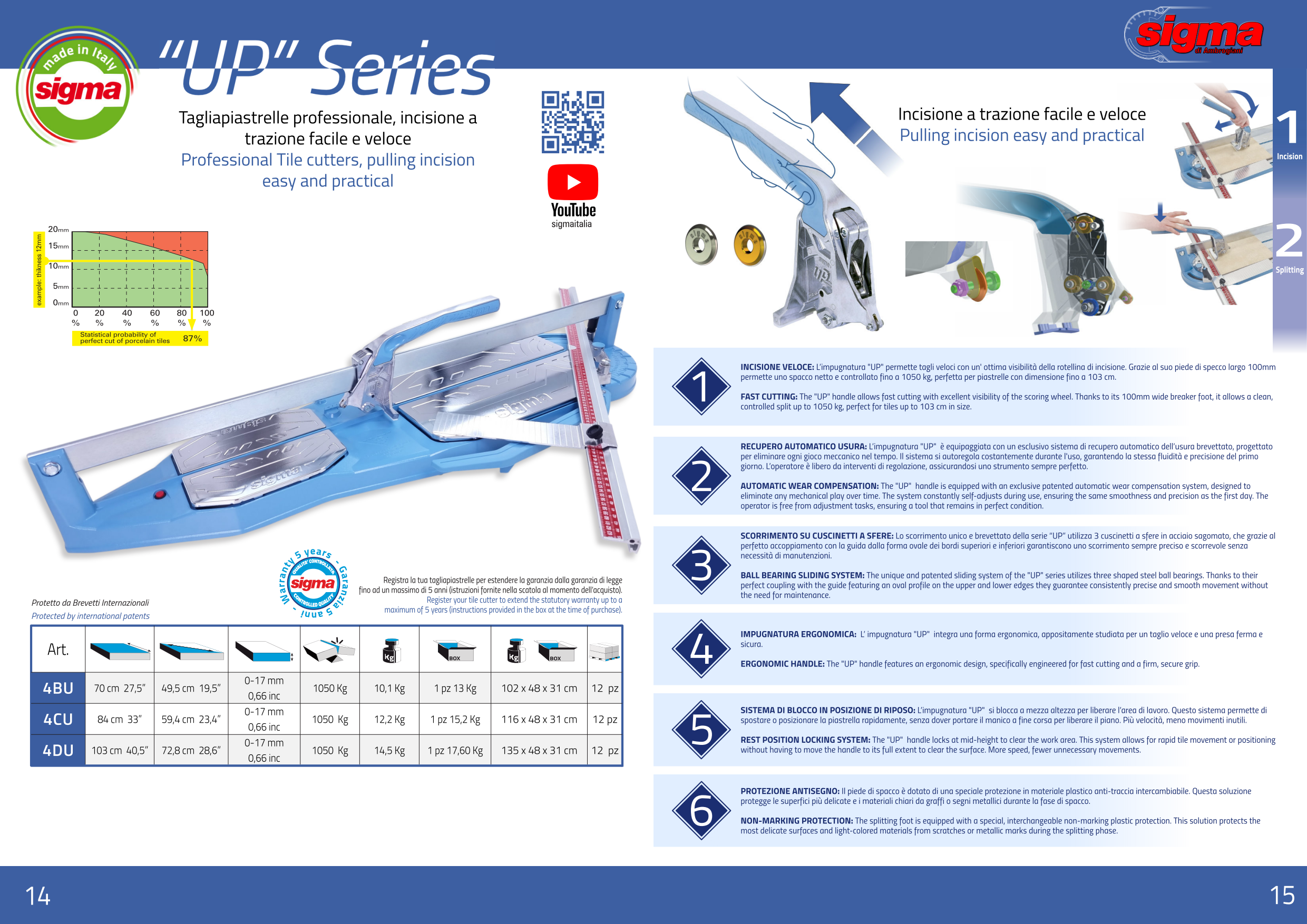

SCHEDA TECNICA

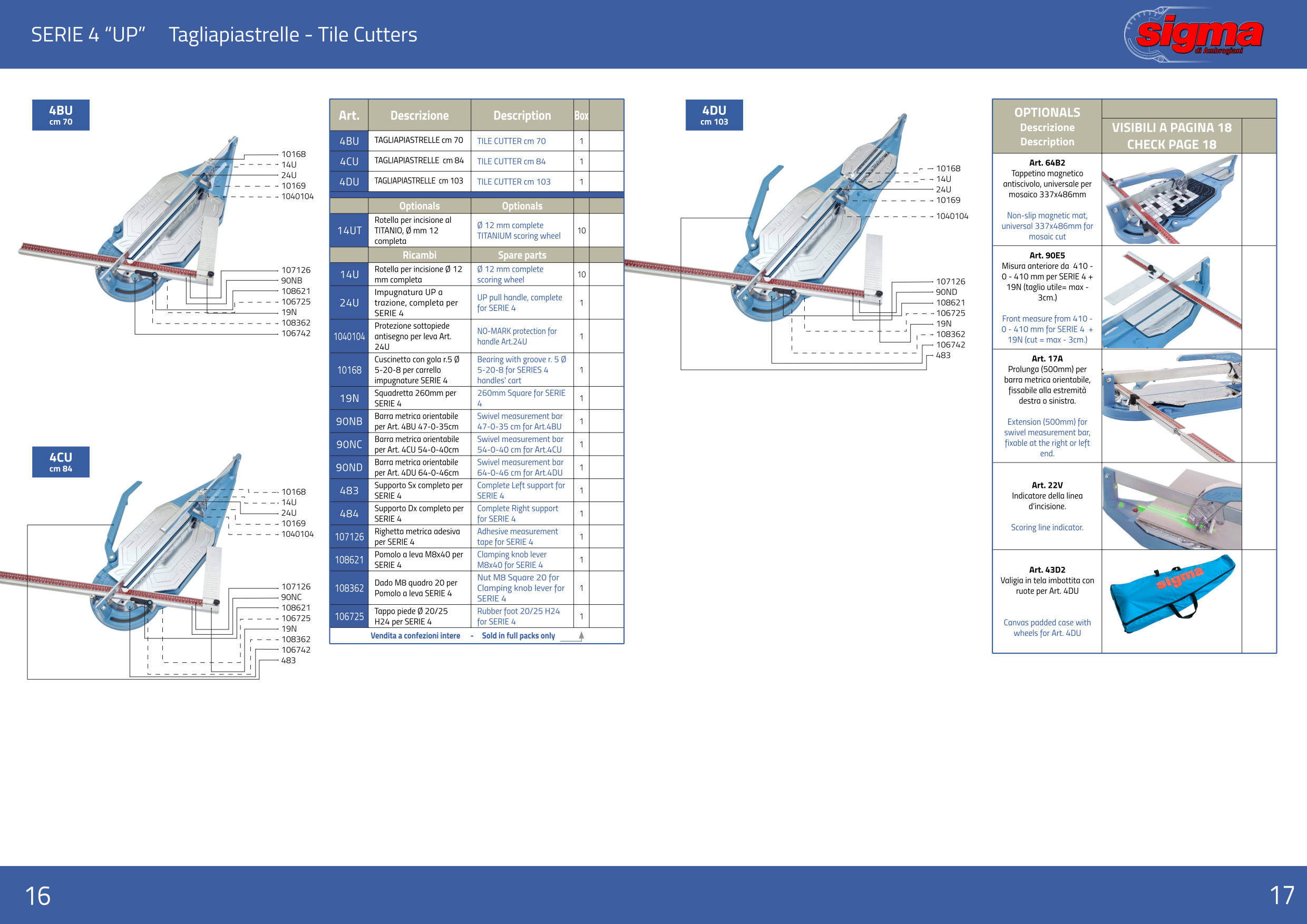

RICAMBI e accessori
IMPUGNATURA “UP”
Incisione a trazione, pratica e veloce per il taglio di piastrelle.
Impugnatura di forma ergonomica, specifica per incisione a trazione.
La rotella d’incisione diametro 12 mm è sempre visibile lato operatore.
Scavo porta rotella fresato CNC e guscio in metallo anti frizione per eliminare attriti ed usura laterale della rotella d’incisione.
Rotelle disponibili anche nella versione rivestita TIN.
Il carrello di scorrimento è privo di usura, grazie a 3 cuscinetti a doppia corona di sfere che garantiscono precisione nel tempo, senza necessità di manutenzione.
Compensatore automatico in acciaio per la regolazione del precarico di scorrimento del carrello sulla guida.
E’ presente un sistema automatico che tiene sollevata l’impugnatura per favorire l’inserimento della piastrella.
Largo piede di spacco 100 mm.
La protezione anti-segno intercambiabile protegge la colonnetta dall’urto durante l’incisione.
L’impugnatura è montata al carrello di scorrimento con due cuscinetti reggispinta a sfere, per la massima precisione.
MODELLI DISPONIBILI
Art. 4BU CM 70
70 cm 27,5 inc
49,5 cm 19,5 inc
0-17 mm 11/16 inc
10,2 Kg
Art. 4CU CM 84
84 cm 33 inc
59,4 cm 23,4 inc
0-17 mm 11/16 inc
12,3 Kg
Art. 4DU CM 103
103 cm 40,5 inc
72,8 cm 28,6 inc
0-17 mm 11/16 inc
14,5 Kg
ACCESSORI
Art. 022V
L’Art. 22V è un Kit innovativo progettato per massimizzare la precisione operativa durante la fase di incisione.
Si tratta di un kit di illuminazione professionale della linea di taglio che permette di avere una visibilità perfetta sul pezzo da lavorare.
Compatibile con tutta la Serie 4. Il kit necessita di 2 batterie stilo “AA” per il funzionamento (Le batterie non sono incluse nella confezione).
Art. 17A
Prolunga per barra metrica orientabile lunga 50 cm.
E’ possibile fissarla sia a destra che a sinistra della barra metrica, ed è compatibile con tutta la Serie 4.
Art. 90E5
Misura anteriore per la “Serie 4”
Misura disponibile sia a destra che a sinistra 410 – 0 – 410 mm.
Particolarmente comoda nelle tagliapiastrelle da 90 cm in sù, per tagli perfettamente paralleli di pezzi lunghi e stretti.
Art. 43D2
Valigia in tela imbottita con ruote.
Art. 43D2 per tagliapiastrelle 4DU – 4DN
Art. 64B2
Tappetino magnetico antiscivolo per il taglio del mosaico.
Compatibile con tutta la “Serie 4”
Sigma video serie a trazione “UP”
Esempio di taglio di una piastrella in gres porcellanato spessore 10 mm con impugnatura a trazione “UP” e accessorio opzionale “90E5”
Sigma video serie a trazione “UP”
Taglio di mosaico con taglia piastrelle Sigma “Serie 4” a trazione con Tappetino magnetico antiscivolo.
Sigma video montaggio dei supporti
Come montare i supporti laterali alle taglia piastrelle Sigma.
Sigma video montaggio della protezione
Come cambiare la protezione anti-segno dell’impugnatura sulle taglia piastrelle Sigma “Serie 4”
Sigma video sostituzione della rotellina “Serie 4 UP”
Come cambiare la rotellina d’incisione sulle taglia piastrelle Sigma “Serie 4” versione a trazione “UP”
Sigma Art. 022V Scoring line indicator
Perfetto per delineare la linea di taglio.
E’ possibile equipaggiarlo a tutta la “Serie 4”.
Sigma Art. 022V Assembly of Scoring line indicator
Istruzioni di montaggio e registrazione per l’indicatore della linea di taglio.
E’ possibile equipaggiarlo a tutta la “Serie 4”.
